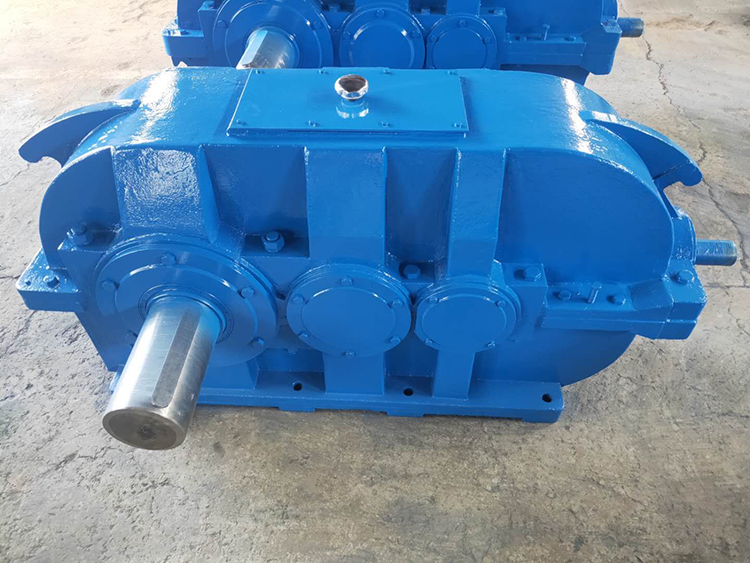

DCY硬齿面减速机

DCY三级传动圆锥圆柱齿轮减速机

 圆锥圆柱齿轮减速机(以下简称减速机)用于输入轴与输出轴呈垂直方向布置的传动装置。主要用于带式输送机及各种运输机械，也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

 DCY160、DCY180、DCY200、DCY224、DCY350、DCY280、DCY315、DCY355、DCY400、DCY450、DCY500、DCY560、DCY630、DCY710、DCY800

 速比有16、18、20、22.4、25、28、31.5、35.5、40、45、50

 一、减速机的用途、性能特点和型号标记

 1.1 用途

 圆锥圆柱齿轮减速机(以下简称减速机)用于输入轴与输出轴呈垂直方向布置的传动装置。主要用于带式输送机及各种运输机械，也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

 1.2 性能特点

 承载能力高，噪声低，体积小，重量轻，效率高，使用寿命长。

 1.3 参数范围

 DBY、DBYK、DBZ型减速机各有12种规格，名义中心距为：160，180，200，224，250，280，315，355，400，450，500，560mm每种规格均有5种传动比(8，10，11.2，12.5，14)两种旋向，四种装配型式，分别组成240种减速机。

 DCY、DCYK、DCZ型减速机各有15种规格，名义中心距为：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm;每种规格均有11种传动比(16，18，20，22.4，25，28，31.5，35.5，40，45，50)两种旋向，四种装配型式，分别组成660种减速机。

 本减速机系列可以满足TD和DX型带式输送机及其他运输机械的功率要求0.8-6.5m/s带速的工作范围。

 1.4 结构

   减速机的润滑：一般情况下，减速机的齿轮和轴承采用油池飞溅润滑，自然冷却。只有当减速机工作平衡温度超过规定值，或承载功率超过热功率PG1时，方采用加冷却管的油池润滑。

 1.5 型号和标记

 减速机的型号由型式代号，名义中心距a(末级中心距)，公称传动比，装配型式代号，输入轴旋转方向代号组成。

 D-带式输送机类组代号，B-二级传动，C-三级传动，Y-硬齿面齿轮，Z-中硬齿面齿轮，K-输出轴为空心轴形式。

 名义中心距：用实际数字表示，单位为mm

 传动比：用公称传动比表示。

 装配型式：用罗马数字I 、II、III、IV表示。

 输入轴的旋转方向：面对输入轴方向看，S为顺时针方向，N为逆时针方向。

 标记示例：

 名义中心距为280mm，公称传动比为31.5，装配型式为第III种，输入轴为顺时针方向旋转的三级传动减速机的标记为：减速机DCY280-31.5-III S

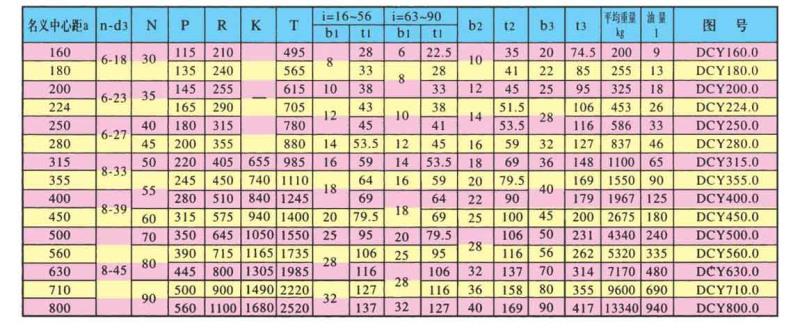

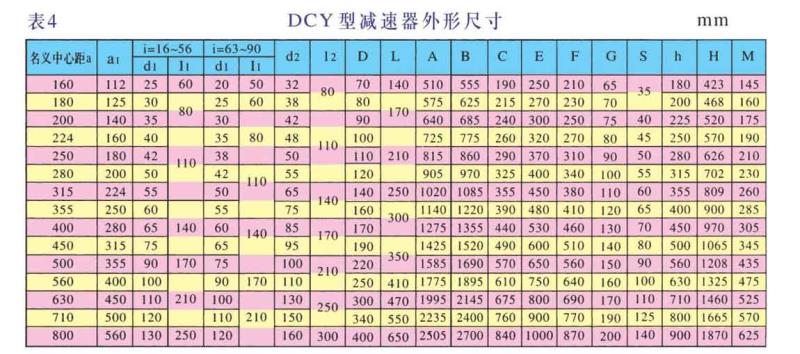

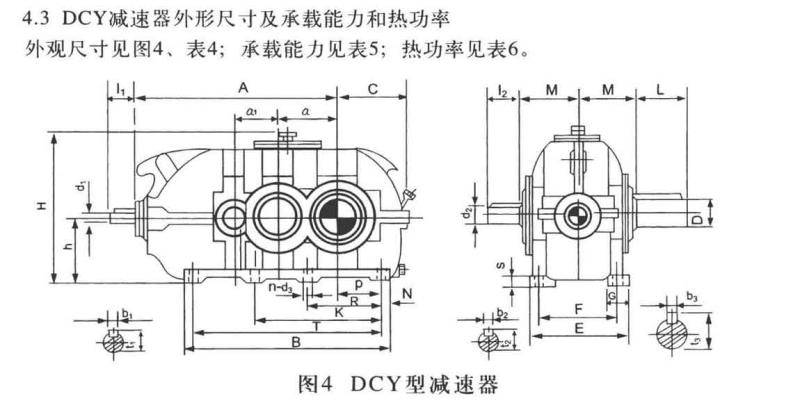

 DCY减速机的安装尺寸见下表
